Kaplin ve Kampanalar (Setco)
B5 flanş elektrik motorlarına uygundur.

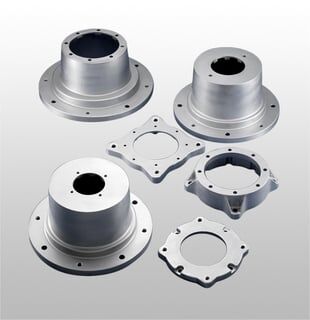

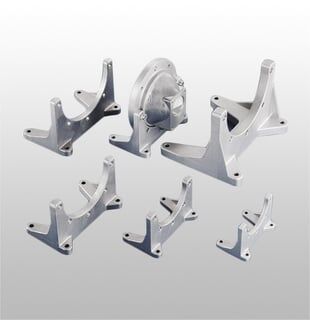

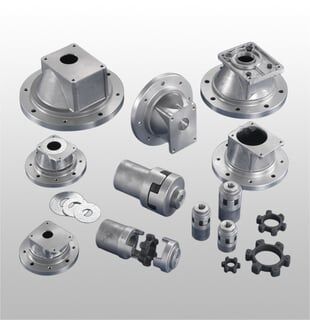

Elastik ara kaplinler, pompa - motor kampanaları, kampana ayak bağantıları mevcuttur.
ISO ve SAE pompa tiplerine kampanalar ve kaplinler mevcuttur.
| SAE TİP POMPA-MOTOR KAMPANALARI | |||||||
| Kodu | Motor Gücü | Kampana Çapı | POMPA FLANŞ | ||||
| (kW) | Ø (mm) | Grubu | |||||
| M A 25 825 A | 2,2 - 4 | 250 | SAE A | ||||
| M A 30 825 A | 5,5 - 7,5 | 300 | SAE A | ||||
| M B 35 825 A | 11 - 22 | 350 | SAE A | ||||
| M A 30 101 E | 5,5 - 7,5 | 300 | SAE B | ||||
| M B 35 101 E | 11 - 22 | 350 | SAE B | ||||
| M A 40 101 E | 30-37 | 400 | SAE B | ||||
| M B 35 127 A | 11 - 22 | 350 | SAE C | ||||
| M A 40 127 A | 30-37 | 400 | SAE C | ||||
| C B 45 R1 127 A | 45 | 450 | SAE C | ||||
| ISO TİP POMPA-MOTOR KAMPANALARI | |||||||
| Kodu | Motor Gücü | Kampana Çapı | POMPA FLANŞ ÇAPI | ||||
| (kW) | Ø (mm) | Ø (mm) | |||||
| M A 30 080 P | 5,5 - 7,5 | 300 | 80 | ||||
| M B 35 080 P | 11 - 22 | 350 | 80 | ||||
| M A 40 080 P | 30-37 | 400 | 80 | ||||
| C B 45 R 1080 P | 45 | 450 | 80 | ||||
| M A 30 100 B | 5,5 - 7,5 | 300 | 100 | ||||
| M B 35 100 B | 11 - 22 | 350 | 100 | ||||
| M A 40 100 B | 30-37 | 400 | 100 | ||||
| M B 35 125 M | 11 - 22 | 350 | 125 | ||||
| M A 40 125 M | 30-37 | 400 | 125 | ||||
| C B 45 R 1125 M | 45 | 450 | 125 | ||||
| M A 40 140 L | 30-37 | 400 | 140 | ||||
| C B 45 R 1140 L | 45 | 450 | 140 | ||||
| SAE POMPA-MOTOR ELASTİK ARA KAPLİNLER | |||||
| Kodu | Ölçü | ||||
| Motor | Ara | Pompa | Pompa Mili | Motor Gücü | Motor Mili |
| Tarafı | Plastik | Tarafı | Ø (mm) | (kW) | Ø (mm) |
| 0424 | S-04 | 04P090L032 G | 12,7 | 1,1 – 1,5 | DK-24 |
| 0528 | S-05 | 05P090L032 G | 12,7 | 2,2 – 4 | DK-28 |
| 0528 | S-05 | 05P260L045 G | 19,05 | 2,2 – 4 | DK-28 |
| 0738 | S-07 | 07P260L045 G | 19,05 | 5,5 – 7,5 | DK-38 |
| 1042 | S-10 | 10P260L045 G | 19,05 | 11 – 15 | DK-42 |
| 0528 | S-05 | 05P330L046 G | 22,22 | 2,2 – 4 | DK-28 |
| 0738 | S-07 | 07P330L046 G | 22,22 | 5,5 – 7,5 | DK-38 |
| 1042 | S-10 | 10P330L046 G | 22,22 | 11 – 15 | DK-42 |
| 1048 | S-10 | 10P330L046 G | 22,22 | 18,5 – 22 | DK-48 |
| 1055 | S-10 | 10P330L046 G | 22,22 | 30-37 | DK-55 |
| 1042 | S-10 | 10P450L063 G | 31,75 | 11 – 15 | DK-42 |
| 1048 | S-10 | 10P450L063 G | 31,75 | 18,5 – 22 | DK-48 |
| 1055 | S-10 | 10P450L063 G | 31,75 | 30-37 | DK-55 |
| 1060 | S-10 | 10P450L063 G | 31,75 | 45 | DK-60 |
| 1042 | S-10 | 10P500L074 G | 34,9 | 11 – 15 | DK-42 |
| 1048 | S-10 | 10P500L074 G | 34,9 | 18,5 – 22 | DK-48 |
| 1055 | S-10 | 10P500L074 G | 34,9 | 30-37 | DK-55 |
| 1060 | S-10 | 10P500L074 G | 34,9 | 45 | DK-60 |
| 1055 | S-10 | 10P540L073G | 38,1 | 30-37 | DK-55 |
| 1060 | S-10 | 10P540L073 G | 38,1 | 45 | DK-60 |
|
KATALOG ADI |
|
|
Setco Kaplin Ve Kampanalar Ürün Kataloğu |
|
