Hat Tipi Yardımcı Valfler (Tognella)
Hat tipi debi ayar valfleridir.
Farklı diş ölçüleri mevcuttur.
Malzeme çeşidine göre basınç değerleri; 210-400 bar arasında değişkenlik gösterebilir.

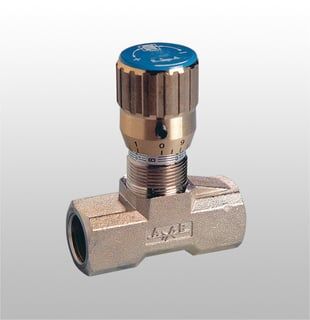

| ÇEKSİZ HIZ AYAR - PİRİNÇ GÖVDE (210 BAR) | |||
| Tipi | Diş Ölçüsü | Debi | Max. Basınç |
| FT1251/2 | (lt/dk) | (bar) | |
| FT1237/201 18 | 1/8" | 10 | 210 |
| FT1251/201 14 | 1/4" | 15 | 210 |
| FT1251/201 38 | 3/8" | 30 | 210 |
| FT1251/201 12 | 1/2" | 50 | 210 |
| FT1251/201 34 | 3/4" | 80 | 210 |

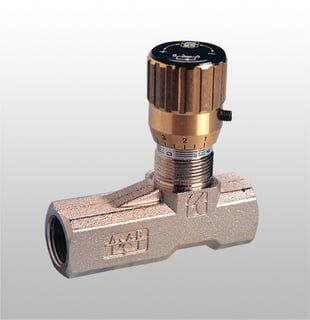

| ÇEKLİ HIZ AYAR - PİRİNÇ GÖVDE (210 BAR) | |||
| Tipi | Diş Ölçüsü | Debi | Max. Basınç |
| FT1251/5 | (lt/dk) | (bar) | |
| FT1237/501 18 | 1/8" | 10 | 210 |
| FT1251/501 14 | 1/4" | 15 | 210 |
| FT1251/501 38 | 3/8" | 30 | 210 |
| FT1251/501 12 | 1/2" | 50 | 210 |
| FT1251/501 34 | 3/4" | 80 | 210 |

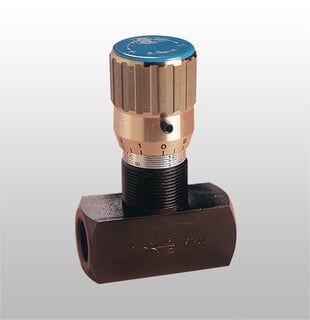

| ÇEKSİZ HIZ AYAR - ÇELİK GÖVDE (400 BAR) | |||
| Tipi | Diş Ölçüsü | Debi | Max. Basınç |
| FT257/2 | (lt/dk) | (bar) | |
| FT257/2 18 | 1/8" | 10 | 400 |
| FT257/2 14 | 1/4" | 15 | 400 |
| FT257/2 38 | 3/8" | 30 | 400 |
| FT257/2 12 | 1/2" | 50 | 400 |
| FT257/2 34 | 3/4" | 80 | 400 |
| FT257/2 100 | 1" | 150 | 400 |
| FT257/2 114 | 1 1/4" | 200 | 400 |
| FT257/2 112 | 1 1/2" | 220 | 400 |
| FT257/2 200 | 2" | 250 | 400 |

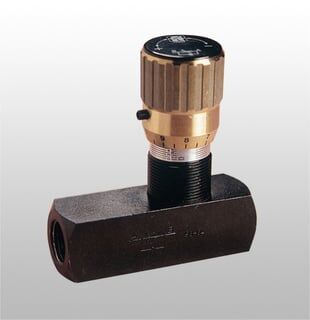

| ÇEKLİ HIZ AYAR - ÇELİK GÖVDE (400 BAR) | |||
| Tipi | Diş Ölçüsü | Debi | Max. Basınç |
| FT257/5 | (lt/dk) | (bar) | |
| FT257/5 18 | 1/8" | 10 | 400 |
| FT257/5 14 | 1/4" | 15 | 400 |
| FT257/5 38 | 3/8" | 30 | 400 |
| FT257/5 12 | 1/2" | 50 | 400 |
| FT257/5 34 | 3/4" | 80 | 400 |
| FT257/5 100 | 1" | 150 | 400 |
| FT257/5 114 | 1 1/4" | 200 | 400 |
| FT257/5 112 | 1 1/2" | 220 | 400 |
| FT257/5 200 | 2" | 250 | 400 |
| MANOMETRE KORUMA VALFLERİ | |||
| Tipi | Diş Ölçüsü | Özellik | |
| FT | Konumu | ||
| FT29 014 | 1/4" | HAT TİPİ | |
| FT29 114 | 1/4" | 90° KISMALI | |
| FT29 214 | 1/4" | BASMALI | |
| ÇELİK / PİRİNÇ BOĞAZ SOMUNLARI | |||
| Çelik Valf | Pirinç Valf | ||
| Diş Ölçüsü | Diş Ölçüsü | ||
| FT12 0314 | 1/8" | 1/4" | |
| FT12 0338 | 1/4" | 3/8" | |
| FT12 0312 | 3/8" | 1/2" | |
| FT12 0334 | 1/2" | 3/4" | |
|
KATALOG ADI |
|
|
Tognella Hat Tipi Hız Ayar Ürün Kataloğu |
|
